當官方技術支援請我使用 Assist Central Pro 擷取 pass-through 螢幕的 EDID log 時，我該如何操作？

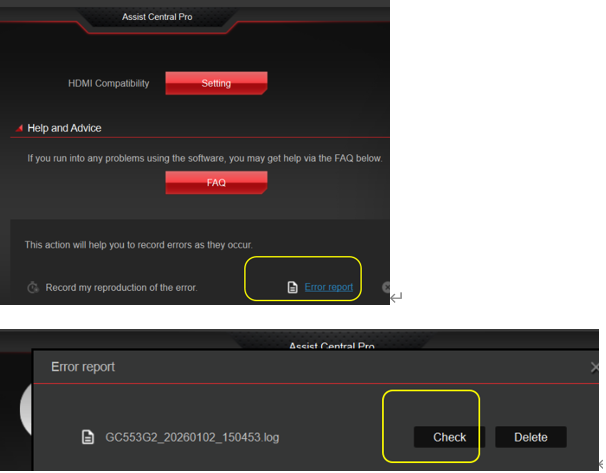

請先下載並安裝我們官方的 Assist Central Pro 軟體，並依照參考影片中的操作步驟進行。

此外，請特別留意以下 重要事項：

重要事項

1. 連接方式（Connection Setup）

請依照以下順序連接您的設備：

訊號來源 → AVerMedia 擷取裝置 → pass-through 螢幕

2. EDID 模式設定（非常重要）

請確認 Assist Central Pro 已設定為預設的 Merge Mode。

2-1 若目前不是 Merge Mode，請先切換至 Merge Mode。

2-2 切換至 Merge Mode 時，必須重新插拔擷取裝置，以確保設定正確套用。

-USB 擷取裝置：請將裝置拔除後重新接上

-PCIe 擷取卡：請將電腦完全關機後再重新開機上電

-接著重新開啟 Assist Central Pro，並再次確認 EDID 模式已設定為 Merge Mode

（此步驟是為了確保 Merge Mode 已正確生效）

3. 錄製 Log 的過程中

請務必在 開始錄製 log 之後，才依照影片中的指示，拔除並重新接上擷取裝置與 pass-through 螢幕之間的 HDMI 線材。

4. 重新接回 HDMI 線材

當 HDMI 線材重新插回擷取裝置的 HDMI Output 孔位後，請確認 pass-through 螢幕已重新顯示畫面。

畫面恢復後，請 等待約 10 秒鐘，再停止 Assist Central Pro 中的錄製。

5. 錄製完成後

錄製完成後，請直接將產生的txt log 檔案提供給我們。

另外，您也可以自行確認是否成功擷取到 pass-through 螢幕的 EDID log，方式如下所示。

Log 範例說明

[HDMI_TX] HPD Event=0x5, HPD_STATUS_CHANGE()=0x1

=> 螢幕偵測到pass thru螢幕

[HDTX]HPD_XMS_DEB=0x1

[TX]DS chg=0x1

0x0,0xff,0xff,0xff,0xff,0xff,0xff,0x0,0x1e,0x6d,0x1,0x0,0x1,0x1,0x1,0x1,...
...................................................................................................................

[HDMITX][0x1] AP_HDMITX_CONNECT

=> 已成功從pass thru螢幕讀回 EDID 檔案

[HDMITX][0x1] AP_HDMITX_CONNECT

=> pass-through pass thru螢幕已進入連接狀態
